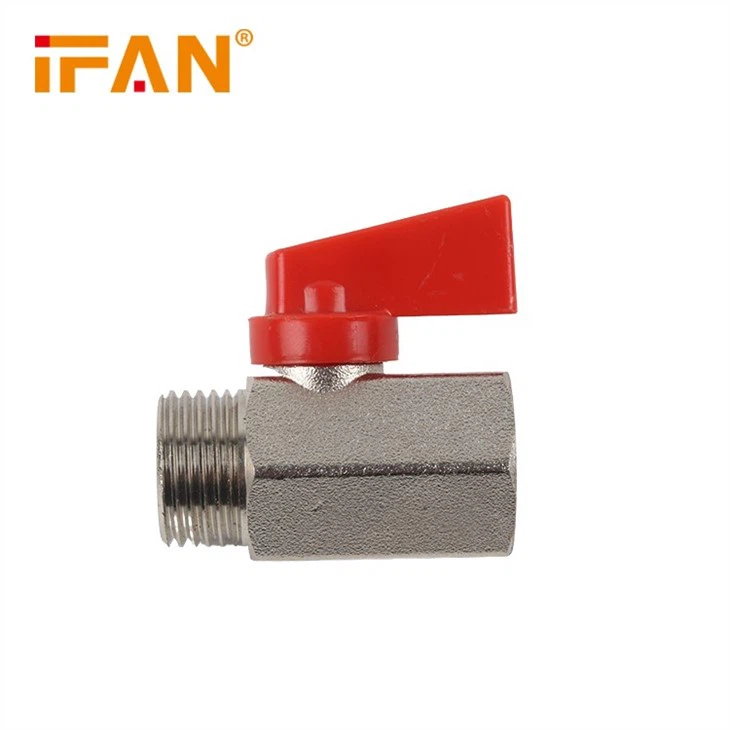

IFAN Mini kuglasti ventil

Dnevno ODRŽAVANJE: DUGI VIJEK RADA i razdoblje BEZ održavanja ovisit će o sljedećim čimbenicima: normalnim radnim uvjetima, održavanju skladnog omjera temperature/tlaka i razumnim podacima o koroziji

Kuglasti ventil u zatvorenom stanju, još uvijek postoji tekućina pod pritiskom unutar tijela ventila

Prije održavanja: otpustite tlak u cjevovodu i postavite ventil u otvoreni položaj; Odspojite napajanje ili izvor zraka; Odvojite pokretač od oslonca

POTREBNO JE PROVJERITI DA JE TLAK UKLONJEN IZ gornje i nizvodne CIJEVI kuglastog ventila prije RASTAVLJANJA i DEKOMPRESIJE

Prilikom rastavljanja i ponovnog sastavljanja moramo paziti da spriječimo oštećenje brtvene površine dijelova, posebno nemetalnih dijelova. Prilikom skidanja O-prstenova potrebno je koristiti posebne alate

Vijci na prirubnici moraju biti zategnuti simetrično, korak po korak i ravnomjerno tijekom montaže

Sredstvo za čišćenje mora biti kompatibilno s gumenim dijelovima, plastičnim dijelovima, metalnim dijelovima i radnim medijem (kao što je plin) u kuglastom ventilu. Kada je radni medij plin, za čišćenje metalnih dijelova može se koristiti benzin (GB484-89). Nemetalni dijelovi moraju se čistiti čistom vodom ili alkoholom

Nemetalne dijelove treba ukloniti iz sredstva za čišćenje odmah nakon čišćenja i ne smiju se dugo namakati

Nakon čišćenja, potrebno ga je ispariti sredstvom za čišćenje na zidu za pranje (može se obrisati svilenom krpom bez sredstva za čišćenje uranjanjem) radi sastavljanja, ali ne smije se odlagati na police dulje vrijeme, inače će zahrđati i zaprljati se po prašini

Nove dijelove također treba očistiti prije sastavljanja

Tijekom montaže ne smije biti metalnih krhotina, vlakana, masti (osim propisane uporabe), prašine i drugih nečistoća, stranih tijela i drugih onečišćenja, prianjanja ili zadržavanja na površini dijelova ili ulaska u unutarnju šupljinu. Ako postoji malo curenje na mjestu pakiranja, maticu stabla ventila morate ponovno zabraviti.

Napomena: Nemojte zaključavati prečvrsto, obično još 1/4 okretaja ~ 1 okretaja, curenje će prestati.

A), uklonite

Držite ventil u poluotvorenom položaju, isperite i uklonite sve opasne tvari koje mogu postojati unutar ili izvan tijela.

Zatvorite kuglasti VENTIL, UKLONITE spojne vijke i matice na obje prirubnice i U POTPUNOSTI uklonite VENTIL S CIJEVE.

Uklonite POGON U SLIJEDU - AKTUATOR, SPOJNI NOSAČ, ZATVORNU PODLOŠKU, MATICU KLJUČKA, LEPTIR OPRUGU, GNAM, TRABUĆU TRAKU, PAKIRANJE KLJUČKA.

Uklonite SPOJNE VIJAKE I MATICE POKLOPCA KAROSERIJE, ODVOJITE POKLOPAC OD KAROSERIJE I SKINITE BRTVU POKLOPCA.

Provjerite JE LI LOPTA U POLOŽAJU "ISKLJUČENO", ŠTO OMOGUĆUJE LAKO UKLANJANJE IZ TIJELA I NAKNADNO UKLANJANJE SJEDALA.

Gurnite KLJUČAK DOLJE KROZ SREDINSKI OTVOR TIJELA DO POTPUNOG, ONDA UKLONITE O-PRSTEN I PAKIRANJE KLJIČKE.

Napomena: BUDITE OPREZNI DA biste izbjegli trljanje površine vretena i brtve kutije za pakiranje tijela.

B) Ponovno sastavljanje

Očistite i provjerite uklonjene dijelove. Vrlo se preporučuje da se paket rezervnih dijelova koristi za zamjenu sjedišta ventila, podloške poklopca i drugih brtvi.

Sastavite obrnutim redoslijedom od rastavljanja.

Priključni vijci prirubnice s križnim zaključavanjem s navedenim zakretnim momentom.

Zategnite maticu vretena s navedenim zakretnim momentom.

Nakon što je aktuator instaliran, odgovarajući ulazni signal pokreće kalem da se okreće okretanjem vretena kako bi se ventil otvorio i zatvorio.

Ako je MOGUĆE, ispitajte ventil na tlačnu brtvu i rad u skladu s relevantnim standardima prije ponovnog punjenja cijevi.

1, načelo

Dio kuglastog ventila za otvaranje i zatvaranje je lopta, a kugla se okreće oko središnje linije tijela kako bi se postiglo otvaranje i zatvaranje ventila.

2, mjesto primjene

Niskotlačna cijev malog promjera koja se koristi za prekidanje protoka vode i promjenu distribucije protoka vode ili potrebu za brzim otvaranjem i zatvaranjem mjesta.

3, karakteristike

1) Mali otpor protoka;

2) Jednostavna struktura;

3) Mala veličina i mala težina;

4), izbor materijala za brtvljenje kuglastog ventila od plastike, dobra nepropusnost;

5) Jednostavan rad, brzo otvaranje i zatvaranje, lako upravljanje na daljinu;

6), praktično održavanje, brtveni prsten je općenito pomičan, lako se uklanja i mijenja;

7), potpuno otvoren ili potpuno zatvoren, brtvena površina kuglice i sjedišta ventila i medij su izolirani, medij neće uzrokovati eroziju brtvene površine ventila.
